نحن نقف حاليًا عند نقطة التقاء بطاريات الليثيوم التقليدية وبطاريات الحالة الصلبة، ونشهد "الإرث والثورة" اللذين ينتظران بهدوء الانفجار في قطاع تخزين الطاقة.
في مجال تصنيع بطاريات الليثيوم، تعتمد كل خطوة - من الطلاء إلى تعبئة الإلكتروليت - على الحماية القوية التي توفرها تقنيات السلامة ومقاومة الانفجار. وبفضل المزايا الأساسية لتصميم السلامة الذاتية، تُمكّن المستشعرات الاستقرائية الآمنة ذاتيًا من تحديد المواقع بدقة، والتعرف على المواد، وغيرها من الوظائف الحيوية في البيئات القابلة للاشتعال والانفجار. فهي لا تلبي متطلبات السلامة في صناعة بطاريات الليثيوم التقليدية فحسب، بل تُظهر أيضًا توافقًا لا غنى عنه في إنتاج بطاريات الحالة الصلبة، مما يعزز الضمانات الأساسية للتشغيل الآمن والذكي لخطوط إنتاج بطاريات الليثيوم وبطاريات الحالة الصلبة على حد سواء.
تطبيق مستشعرات نامور الاستقرائية في صناعة بطاريات الليثيوم

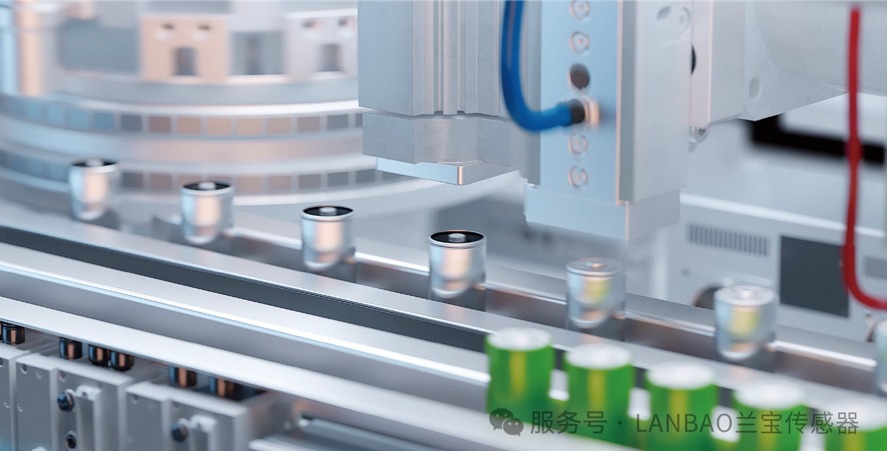

يُعدّ تصنيع الخلايا جوهر إنتاج بطاريات الليثيوم، ويتضمن عمليات أساسية مثل الطلاء، والدرفلة، والتقطيع، واللف/التكديس، وملء الإلكتروليت، والإغلاق. وتحدث هذه العمليات في بيئات تحتوي على غازات إلكتروليت متطايرة (إسترات الكربونات) وغبار الجرافيت الناتج عن الأنود، مما يستلزم استخدام أجهزة استشعار آمنة بطبيعتها لمنع مخاطر الشرارة.
تطبيقات محددة:
-
تحديد موضع البطانات المعدنية على بكرات شد صفائح الأقطاب الكهربائية
-
الكشف عن حالة أقراص الشفرات المعدنية في مجموعات سكاكين القطع
-
تحديد موضع قلب العمود المعدني على بكرات دعم الطلاء
-
الكشف عن حالة مواضع لف/فك لفائف صفائح الأقطاب الكهربائية
-
تحديد موضع ألواح حاملة معدنية على منصات التكديس
-
الكشف عن موضع الموصلات المعدنية عند منافذ تعبئة الإلكتروليت
-
الكشف عن حالة تثبيت التركيبات المعدنية أثناء اللحام بالليزر

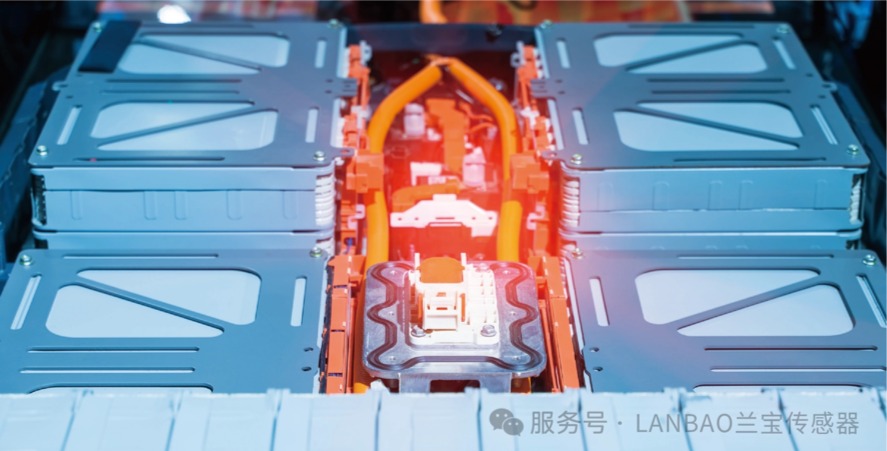

تُعدّ مرحلة تجميع الوحدة/الحزمة عمليةً حاسمةً لدمج خلايا البطارية في المنتج النهائي. وتشمل هذه المرحلة عملياتٍ مثل تكديس الخلايا، ولحام قضبان التوصيل، وتجميع الغلاف. قد تحتوي البيئة خلال هذه المرحلة على بقايا مواد متطايرة من الإلكتروليت أو غبار معدني، مما يجعل استخدام أجهزة استشعار آمنة جوهريًا أمرًا ضروريًا لضمان دقة التجميع والسلامة من الانفجار.
تطبيقات محددة:
-
الكشف عن حالة تحديد موضع دبابيس تحديد المواقع المعدنية في تجهيزات التكديس
-
عد طبقات خلايا البطارية (يتم تشغيله عبر الغلاف المعدني)
-
الكشف عن موضع ألواح قضبان التوصيل المعدنية (قضبان التوصيل النحاسية/الألومنيوم)
-
الكشف عن حالة تحديد موضع الغلاف المعدني للوحدة
-
كشف إشارة تحديد المواقع لمختلف تجهيزات الأدوات

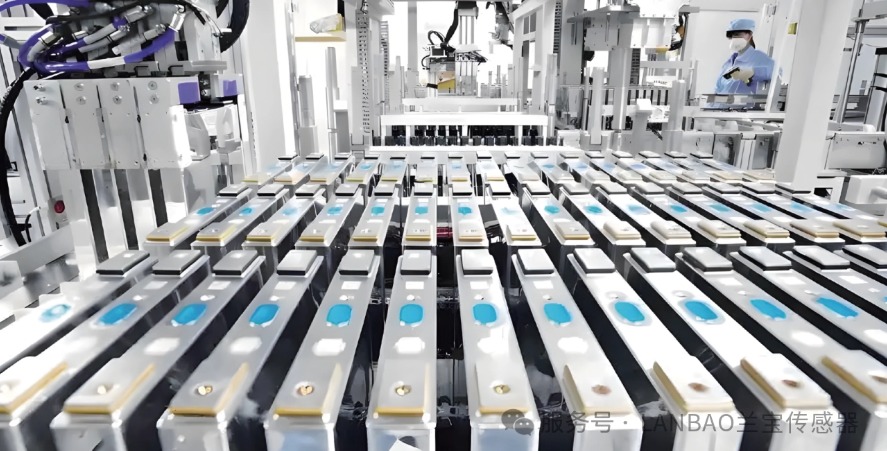

تُعدّ عمليتا التكوين والاختبار أساسيتين لتفعيل خلايا البطارية. أثناء الشحن، ينطلق الهيدروجين (القابل للاشتعال والانفجار)، وتتواجد غازات الإلكتروليت المتطايرة في البيئة المحيطة. يجب أن تضمن أجهزة الاستشعار الآمنة ذاتيًا دقة وسلامة عملية الاختبار دون توليد شرارات.
تطبيقات محددة:
-
الكشف عن إشارة الموضع لمختلف التجهيزات والأدوات
-
تحديد موقع رموز تعريف المعادن على خلايا البطارية (للمساعدة في المسح الضوئي)
-
الكشف عن موضع مشتتات الحرارة المعدنية للمعدات
-
الكشف عن حالة إغلاق الأبواب المعدنية لغرفة الاختبار

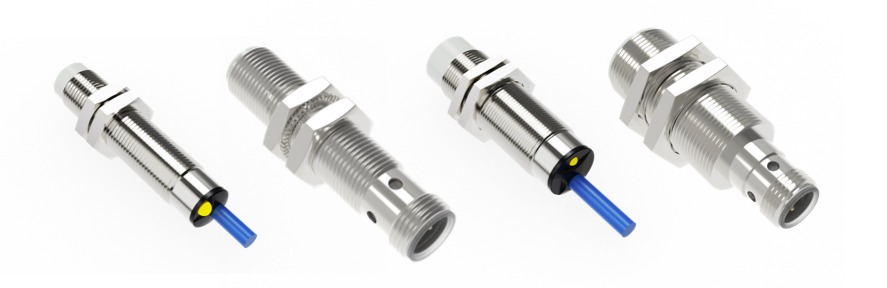

• تتوفر مجموعة واسعة من مواصفات المنتج، بأحجام تتراوح من M5 إلى M30
• مصنوع من الفولاذ المقاوم للصدأ 304، بنسبة نحاس وزنك ونيكل أقل من 10%
• طريقة كشف بدون تلامس، بدون تآكل ميكانيكي
• جهد منخفض وتيار صغير، آمن وموثوق، لا يولد شرارة
• حجم صغير ووزن خفيف، مناسب للمعدات الداخلية أو الأماكن الضيقة
| نموذج | LRO8GA | LR18XGA | LR18XGA | |||
| طريقة التركيب | اشطف | غير قابل للشطف | اشطف | غير قابل للشطف | اشطف | غير قابل للشطف |
| مسافة الكشف | 1.5 مم | 2 مم | 2 مم | 4 مم | 5 مم | 8 مم |
| تردد التبديل | 2500 هرتز | 2000 هرتز | 2000 هرتز | 1500 هرتز | 1500 هرتز | 1000 هرتز |
| نوع الإخراج | نامور | |||||
| جهد التغذية | 8.2 فولت تيار مستمر | |||||
| دقة التكرار | ≤3% | |||||
| تيار الخرج | مُفعَّل: < 1 مللي أمبير؛ غير مُفعَّل: > 2.2 مللي أمبير | |||||
| درجة الحرارة المحيطة | -25 درجة مئوية...70 درجة مئوية | |||||
| الرطوبة المحيطة | رطوبة نسبية من 35 إلى 95% | |||||
| مقاومة العزل | >50 ميجا أوم (500 فولت تيار مستمر) | |||||
| مقاومة الاهتزاز | السعة 1.5 مم، 10…50 هرتز (ساعتان لكل اتجاه من الاتجاهات X و Y و Z) | |||||
| تصنيف الحماية | IP67 | |||||
| مواد بناء المنازل | الفولاذ المقاوم للصدأ | |||||

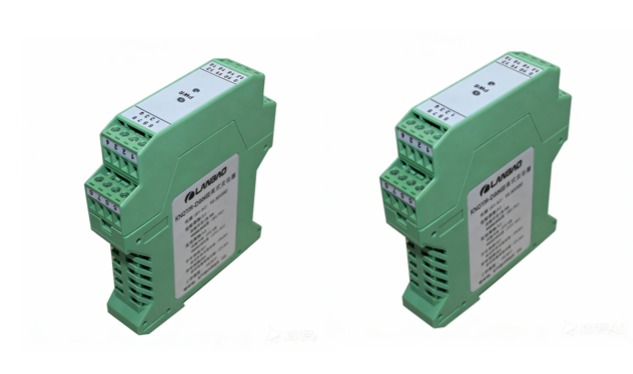

• يجب استخدام أجهزة الاستشعار الاستقرائية الآمنة بطبيعتها بالتزامن مع حواجز السلامة.
يتم تركيب حاجز الأمان في المنطقة غير الخطرة، وينقل إشارات التبديل النشطة أو السلبية من المنطقة الخطرة إلى موقع آمن عبر حاجز الأمان المعزول.
| نموذج | سلسلة KNO1M |
| دقة الإرسال | 士0.2%FS |
| إشارة إدخال منطقة خطرة | إشارات الإدخال السلبية عبارة عن نقاط تلامس مفتاحية بحتة. أما بالنسبة للإشارات النشطة: عندما تكون قيمة Sn تساوي صفرًا، يكون التيار أقل من 0.2 مللي أمبير؛ وعندما تقترب قيمة Sn من اللانهاية، يكون التيار أقل من 3 مللي أمبير؛ وعندما تكون قيمة Sn عند أقصى مسافة كشف للمستشعر، يكون التيار بين 1.0 و1.2 مللي أمبير. |
| إشارة خرج المنطقة الآمنة | مخرج تلامس مرحل مغلق عادةً (مفتوح عادةً)، الحمل المسموح به (المقاوم): تيار متردد 125 فولت 0.5 أمبير، تيار مستمر 60 فولت 0.3 أمبير، تيار مستمر 30 فولت 1 أمبير. مخرج جامع مفتوح: مصدر طاقة خارجي سلبي: <40 فولت تيار مستمر، تردد التبديل <5 كيلو هرتز. التيار الناتج ≤ 60 مللي أمبير، تيار الدائرة القصيرة < 100 مللي أمبير. |
| النطاق القابل للتطبيق | مستشعر تقارب، مفاتيح نشطة/سلبية، نقاط تلامس جافة (مستشعر حثي من نامور) |
| مزود الطاقة | تيار مستمر 24 فولت ±10% |
| استهلاك الطاقة | 2W |
| أبعاد | 100 × 22.6 × 116 مم |
تاريخ النشر: 24 ديسمبر 2025
